Khung giàn kèo xà gồ thép mạ trọng lượng siêu nhẹ lợp mái ngói VNTRUSS

Hệ khung giàn  kèo xà gồ thép mạ trợng lượng siêu nhẹ chống rỉ lợp mái ngói VNTRUSS

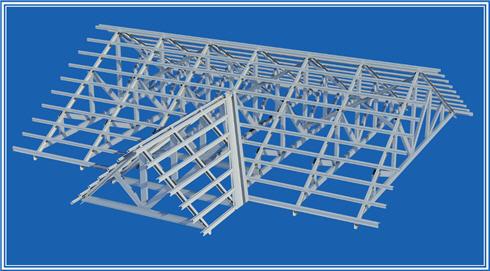

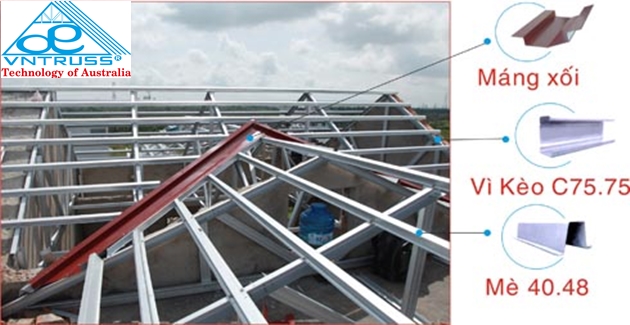

Hệ giàn vì kèo thép chống rỉ, siêu nhẹ VNTRUSS 2 lớp cho kết cấu mái nhà lợp ngói.

Hệ khung giàn vì kèo thép mạ kẽm nhôm VNTRUSS 2 lớp là một tổ hợp giữa các thanh xà gồ thép siêu nhẹ TC75.75 được liên kết với nhau bằng vít tự khoan cường độ cao. Khung giàn kèo thép mạ kẽm nhôm được định vị vào dầm bê tông bằng pad liên kết, buloong nở hay buloong đạn với kích thước M10 x 120mm hoặc M12 x150mm. Các khung kèo được liên kết với nhau bằng các thanh xà gồ thép chống rỉ TC75.75 giằng bụng.

TIÊU CHUẨN SẢN XUẤT: Sản phẩm khung vì kèo thép mạ kẽm nhôm siêu nhẹ chống rỉ VNTRUSS được sản xuất theo tiêu chuẩn của Australia (Úc)

THÔNG SỐ KỸ THUẬT: Khoảng cách giữa các khung kèo thép mạ kẽm tối ưu nhất là 1,2M ( ứng dụng cho mái nhà lợp ngói)

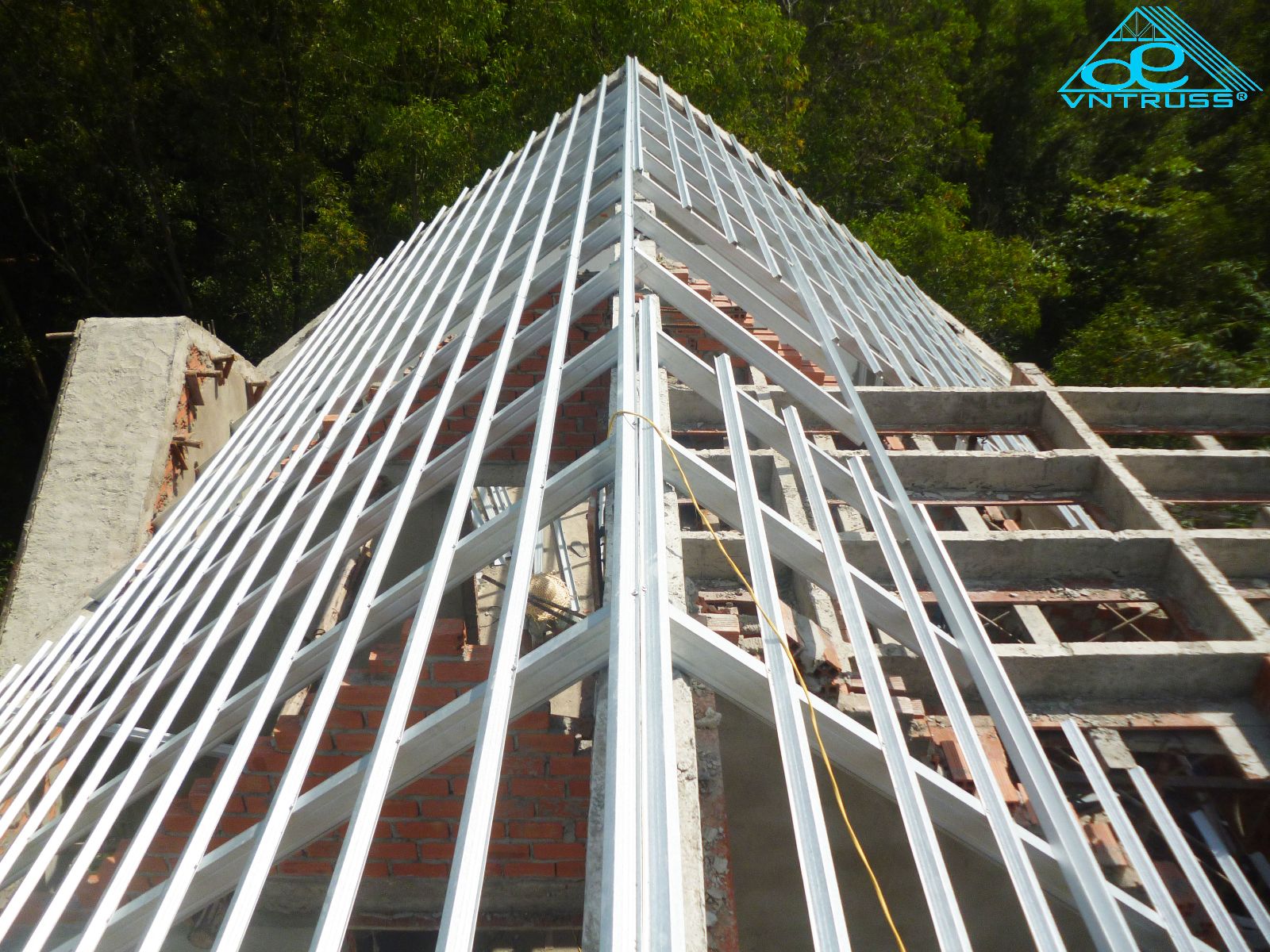

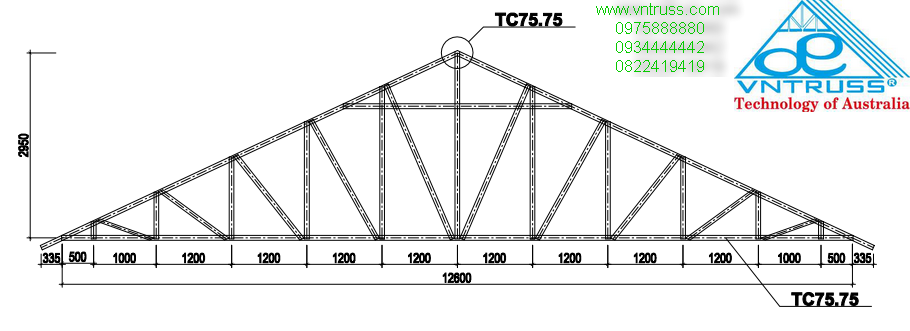

khung xương lợp ngói

1. TIÊU CHUẨN THIẾT KẾ HỆ KHUNG VÌ KÈO THÉP SIÊU NHẸ CHỐNG RỈ VNTRUSS 2 LỚP CHO MÁI LỢP NGÓI

- Tiêu chuẩn tải trọng và tác động
  + TCVN 2737-1989
  + AS 1170.1-1989
  + AS 1170.2-1989
  + Tiêu chuẩn Úc AS/NZ 4600-1996
  + Độ võng kèo theo phương đứng = L/250
  + Độ võng xà gồ theo phương đứng =L/150
  + Cường độ vít liên kết
- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN
- Bulong nở M12×150
  + Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996

2. TRỌNG LƯỢNG THIẾT KẾ KHUNG VÌ KÈO THÉP 2 LỚP THÉP MẠ NHÔM KẼM VNTRUSS CHO MÁI LỢP NGÓI

- Tỉnh tải (kg/m2) : - Ngói 60 kg/m2 (n=1.1)

                              - Trọng lượng bản thân kèo: 15kg/m2.

                             -  Trần: 10kg/m2.
- Hoạt tải: 30kg/m2 (n=1.2)

3. ỨNG DỤNG CỦA KHUNG KÈO THÉP  VNTRUSS 2 LỚP CHO MÁI LỢP NGÓI

- Ứng dụng trong mái nhà lợp ngói, mái bê tông lợp ngói, mái tôn, ứng dụng khác...

- Các công trình nhà ở, biệt thự dân dụng: biệt thự vườn, biệt thự mái thái, nhà phố.

- Các công trình nhà thờ, trường học, resort,...

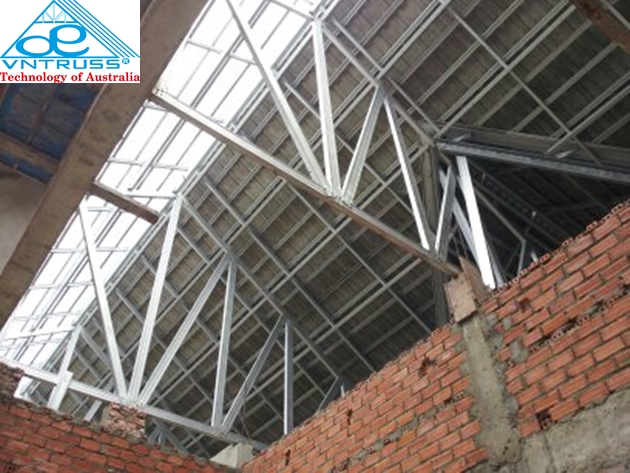

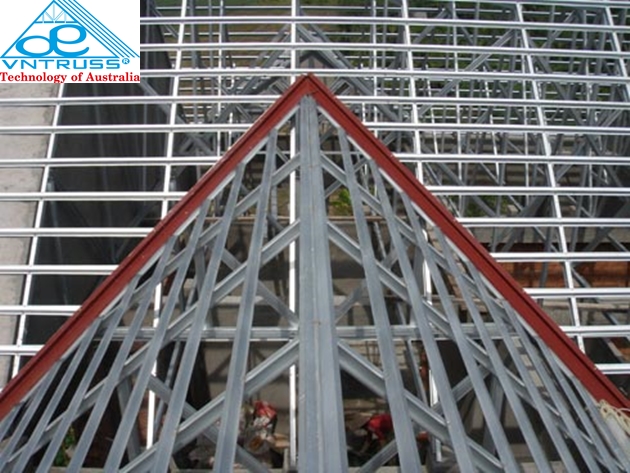

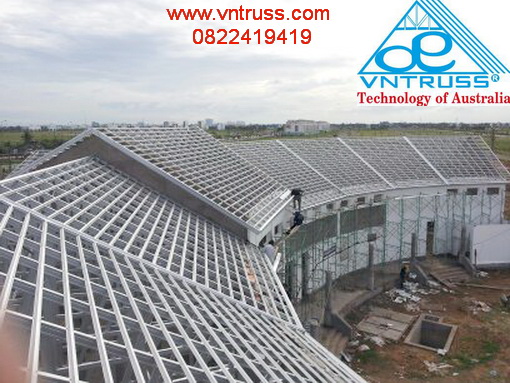

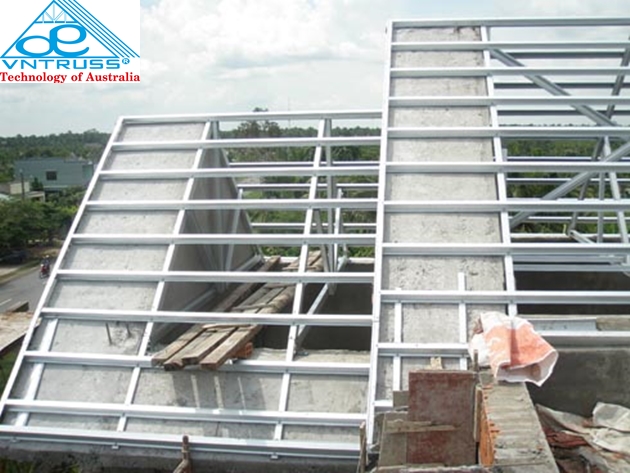

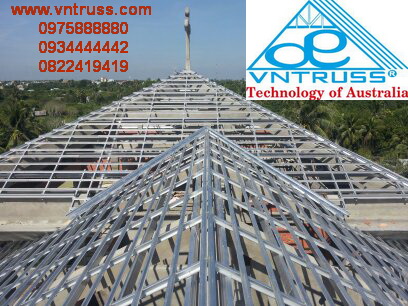

5.Tham khảo các dự án đã thực hiện

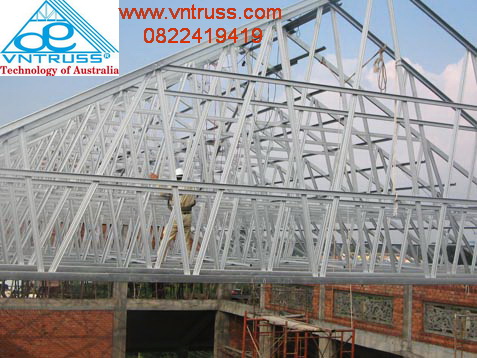

6. BIỆN PHÁP THI CÔNG KHUNG KÈO THÉP VNTRUSS CHO MÁI LỢP NGÓI

A. Công tác lắp đặt khung kèo thép mạ nhôm kẽm VNTRUSS

 Bước 1: Tập kết vật liệu kèo thép tại công trình sẽ thi công.

 Bước 2: Cắt các chủng loại vật tư thép mạ theo thiết kế để lắp dựng hệ khung kèo.

 Bước 3: Lắp dựng hệ khung vì kèo thép mạ theo đúng bản vẽ thiết kế và kết cấu của mái lợp ngói.

 Bước 4: Sau khi lắp dựng xong hệ khung vì kèo xong sẽ tiến hành bắn đòn tay và  bước cuối cùng là lợp ngói.

B. Công tác lắp đặt ngói

 Bước 1: Tập kết ngói lên mái.

 Bước 2: Tiến hành lợp ngói theo thiết kế.
