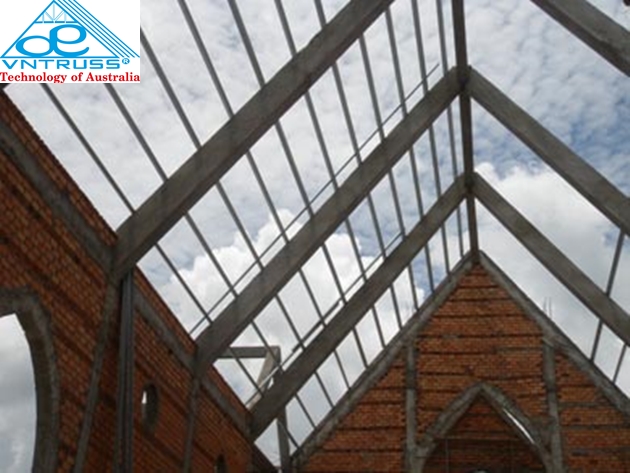

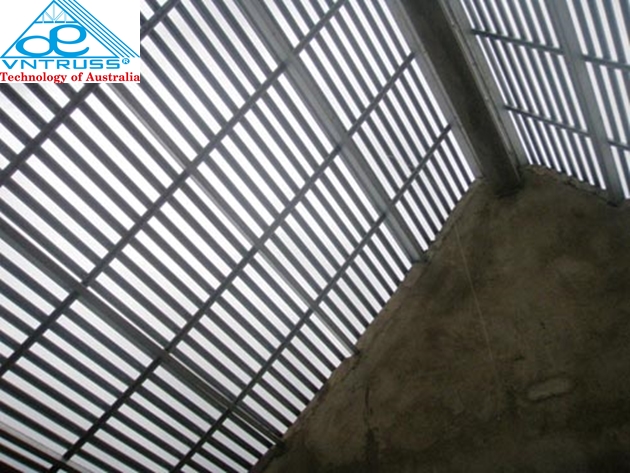

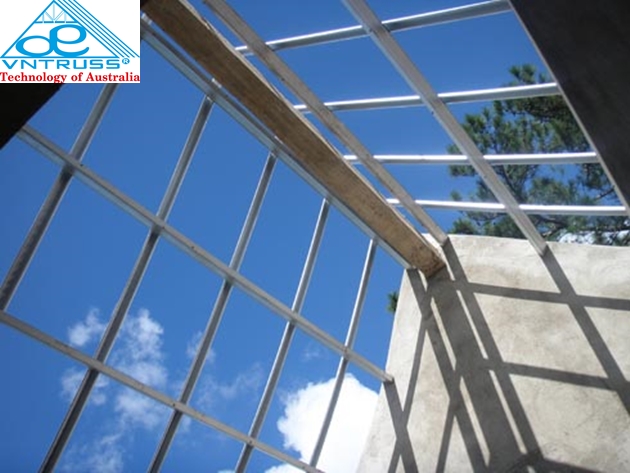

HỆ VÌ KÈO 3 LỚP SIÊU NHẸ CHỐNG RỈ LỢP MÁI NGÓI VNTRUSS

TIÊU CHUẨN SẢN XUẤT: Sản phẩm hệ kèo thép mạ VNTRUSS 3 lớp được sản xuất theo tiêu chuẩn của Australia (Úc). Bảo hành 20 năm.

VẬT TƯ SỬ DỤNG:  Các thanh vật tư được làm từ thép mạ hợp kim kẽm nhôm cường độ cao G550 AZ100.

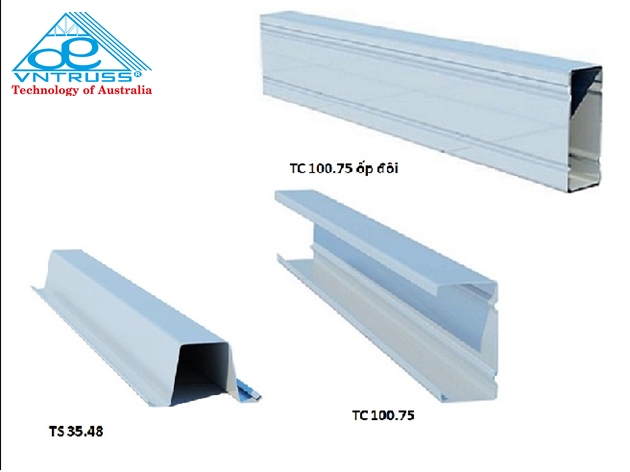

Khung kèo không gian hay hệ xà gồ thép mạ VNTRUSS 3 lớp: xà gồ thép mạ kẽm nhôm dùng thanh TC100.75 ốp đôi; cầu phong TC75.75  hình dạng chữ C được chấn hai sóng ở mặt hông nhàm hỗ trợ độ cứng cho sản phẩm; mè (li tô) TS35.48 Hình dạng Omega có uốn cong hai miếp tạo độ cứng cho sản phẩm.

THÔNG SỐ KỸ THUẬT:

- Khoảng cách Xà gồ (TC100.75 ốp đôi) là 800mm - 900mm

- Khoảng cách cầu phong (TC75.75) tối ưu là 1,2m - 1,45m.

- Khoảng vượt nhịp kinh tế đối với mái lợp ngói là 4,5m.

TIÊU CHUẨN THIẾT KẾ:
- Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ
chịu cắt ≥6,8KN
- Bulong nở M12×150
+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996


TRỌNG LƯỢNG THIẾT KẾ:

Tĩnh tải(kg/m2) - Ngói  60kg/m2
                        - Trần 10kg/m2

                        - Trọng lượng bản thân kèo là 15kg/m2/
Hoạt tải: 0.25 kN/m2ẽ thiết kế.
