HỆ VÌ KÈO THÉP CƯỜNG ĐỘ CAO SMATRUSS SIÊU NHẸ CHỐNG RỈ 3 LỚP

Thương hiệu: Đang cập nhật Tình trạng: Còn hàng
Mã SP: SMARTRUSS 003
Giá bán:350.000₫
Hệ vì kèo thép cường độ cao smartruss chống rỉ, trọng lượng nhẹ, đạt độ cứng, an toàn và độ bền cao là giải pháp cho mái nhà không lợp la phong.
Số lượng:

khung kèo thép lợp mái ngói, xà gồ thép lợp mái ngói

Khung kèo thép mạ hợp kim nhôm kẽm

Khung kèo thép mạ kẽm nhôm VNTRUSS 3 lớp là lựa chọn tối ưu cho kết cấu mái nhà lợp ngói siêu nhẹ. ĐẠI LỢI PHÁT sử dụng vật liệu thép mạ hợp kim kẽm nhôm cường độ cao AZ100 G550 để sản xuất khung kèo VNTRUSS đạt dộ cứng, độ bền cao, siêu nhẹ và chống rỉ. Vật liệu thép đã được các tổ chức uy tín kiểm nghiệm và cấp chứng nhận về khả năng chống rỉ, trọng lượng siêu nhẹ, độ cứng, khả năng chịu lực tốt.

ĐẠI LỢI PHÁT bảo hành khung xương lợp ngói thép mạ kẽm nhôm chống rỉ 20 năm.

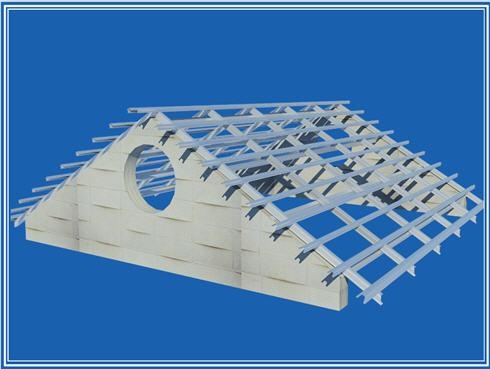

Khung kèo thép mạ kẽm nhôm VNTRUSS 3 lớp là một tổ hợp liên kết bằng vít tự khoan cường độ cao giữa các thanh xà gồ TC100.75 ốp đôi và thanh cầu phong thép siêu nhẹ TC75.75 tạo thành một khung xương lợp mái không gian. Khung kèo ( xà gồ ) thép mạ kẽm VNTRUSS định vị vào dầm bê tông bằng buloong nở hay buloong đạn M10 x 120mm hoặc M12 x 150mm.

Phần lợp ngói sẽ được bắt liên đòn tay (li tô) mè TS 35.48 vào giàn khung kèo không gian, khoảng cách đòn tay phải tuân thủ theo các tiêu chuẩn ngói lợp loại ngói 9 --> 10 viên/m2. (Khoảng 320mm - 370mm).

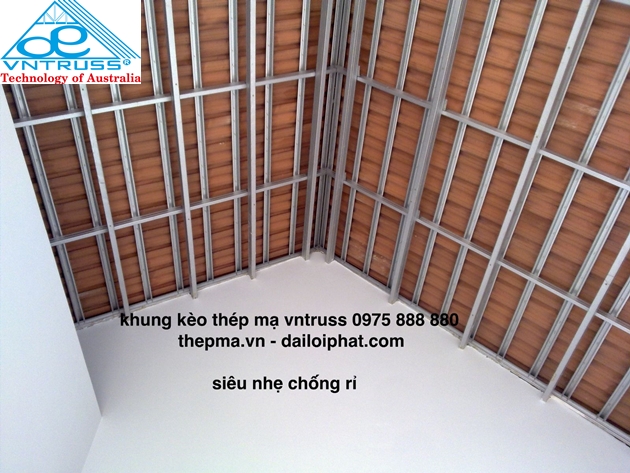

hệ kèo 3 lớp

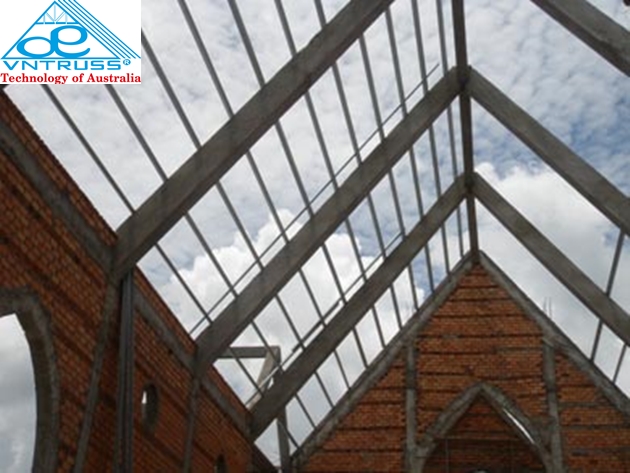

hệ kèo 3 lớp

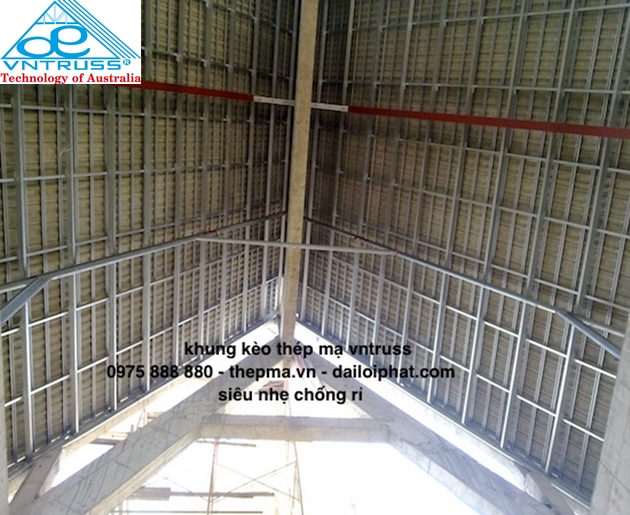

hệ kèo 3 lớp



Ứng dụng khung kèo thép mạ kẽm nhôm VNTRUSS:

- Các công trình nhà biệt thự dân dụng: biệt thự vườn, biệt thự mái thái, nhà phố.
- Các công trình nhà thờ, trường học, resort,...



VUI LÒNG XEM CÁC DỰ ÁN ĐÃ THỰC HIỆN



Quy trình thi công khung xương lợp ngói chống rỉ siêu nhẹ

1. Tổ hợp và lắp dựng kèo mạ kẽm nhôm siêu nhẹ chống rỉ

- Tất cả các kèo phải được lắp ráp theo đúng bản vẽ thiết kế.
- Tất cả công việc lắp đặt phải được làm đúng theo quy trình.


2. Hướng dẫn lắp đặt của nhà sản xuất.

- Tất cả các khung kèo phải được lắp đặt thẳng đứng trong mặt phẳng kèo và không
được phép sai số quá 50mm ngoài mặt phẳng kèo.

3. Đặt ngói

a/ Khi chất ngói lên mái để tiến hành lợp ngói, ngói không được chồng quá 4
viên/chồng trên đòn tay và chồng ngói phải được đặt đúng vị trí của kèo, không
được đặt ở vị trí khoảng giửa của đòn tay.
b/ Tất cả các kèo sau khi lắp dựng phải được nghiệm thu hoàn chỉnh bởi giám
sát của nhà sản xuất trước khi lợp ngói.


4. Đòn tay:

Khi liên kết nối đòn tay phải bắn số vít theo quy cách thể hiện trên bản vẽ


5.  Hệ giằng mái:

Tất cả các kèo phải được giằng tạm thới trong quá trình lắp đặt và giằng cố
định hoàn chỉnh theo bản vẽ thiết kế trước khi tiến hành lợp ngói.



Công tác thi công khung xương lợp ngói VNTRUSS:

1.      Tập kết vật liệu.

2.      Cắt các chủng loại vật tư theo thiết kế để lắp dựng hệ khung kèo.

3.      Lắp dựng hệ khung kèo theo qui trình thiết kế.

4.      Sau khi lắp dựng xong hệ kèo sẽ tiến hành bắn đòn tay lợp ngói



Công tác lắp đặt ngói lên khung kèo thép mạ kẽm nhôm chống rỉ, siêu nhẹ, siêu bền.

1.      Tập kết ngói lên mái.

2.      Tiến hành lợp ngói theo thiết kế.



Tiêu chuẩn sản xuất:
Sản phẩm khung kèo thép mạ kẽm nhôm VNTRUSS được sản xuất theo tiêu chuẩn của Australia (Úc)


Thông số kỹ thuật:

- Khoảng cách Xà gồ (C100.75 ốp đôi) là 800mm - 900mm

- Khoảng cách cầu phong (C75.75) tối ưu là 1,2m - 1,45m.

- Khoảng vượt nhịp kinh tế đối với mái lợp ngói là 4,5m.

Tiêu chuẩn thiết kế:
- Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết

- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN

- Bulong nở M12×150
+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996

Trọng lượng thiết kế:

- Tỉnh tải(kg/m2) : - Ngói 60 kg/m2 (n=1.1) (
                              - Trọng lượng bản thân kèo: 15kg/m2.
                             -  Trần: 10kg/m2.
- Hoạt tải: 30kg/m2 (n=1.2)
