KÈO THÉP NHẸ VNTRUSS - THI CÔNG KẾT CẤU HỆ HAI LỚP Ở SÀI GÒN

Trong quá trình tư vấn làm kết cấu khung kèo thép lợp mái ngói, Đại Lợi Phát đã nhận được rất nhiều câu hỏi về kết cấu khung kèo thép hai lớp lợp ngói của các anh chị. Bài viết này Khung kèo thép nhẹ VNTRUSS xin phép được giải đáp về hệ khung kèo 2 lớp lợp ngói.

NHẬN THI CÔNG KẾT CẤU KHUNG KÈO THÉP NHẸ VNTRUSS HỆ HAI LỚP LỢP NGÓI Ở SÀI GÒN

Kết cấu khung kèo thép nhẹ VNTRUSS hai lớp lợp ngói là như thế nào?

Lớp số 1 gồm hệ thống khung kèo thép kết cấu dạng hình tam giác hoặc kết cấu dạng hình thang.

Các khung vì kèo thép nhẹ VNTRUSS® được thi công lắp dựng toàn bộ trên một mặt phẳng. Sau đó được kéo hoặc cẩu lên mái nhà. Các khung vì kèo thép siêu nhẹ chống rỉ được định vị và liên kết với tường bằng bulong nở hoặc bulong xuyên tường. Trước khi thi công lắp dựng kèo thép siêu nhẹ chống rỉ VNTRUSS® thì tường phải được xây tô và “khóa tường”

Vật tư sử dụng: thanh xà gồ TC75.75 / TC75.100 / TC100.75 / TC100.100

Khoảng cách tối ưu giữa các khung vì kèo thép nhẹ chống rỉ VNTRUSS® @=1-1.2m . Tùy thuộc vào kết cấu mái của từng công trình mà đội ngũ kỹ sư sẽ tính toán và đưa ra phương án sử dụng loại vật liệu thép nhẹ tối ưu nhất. Bên cạnh đó theo quan niệm phong thủy tốt thì số lượng khung vì kèo (xà gồ, đòn tay) nên thuộc chữ sinh hoặc chữ lão. Số lượng khung vì kèo xà gồ, đòn tay tương ứng sẽ là 5; 9….

Lớp thứ 2 được gọi là lớp lito đỡ ngói hoặc mè hoặc xà gồ,

Vật tư sử dụng: thanh thép mạ hợp kim nhôm kẽm VNTRUSS® TS35.50 / TS35.60 / TS40.50

Khoảng cách: tuân thủ theo khoảng cách của loại ngói sẽ lợp.

+ Đối với ngói lợp 10 viên/m2: khoảng cách lito/ mè là @ = 33-35 cm

+ Đối với ngói lợp 22 viên/m2: khoảng cách lito/ mè là @ = 25-27 cm

+ Đối với ngói phẳng Nhật Bản lợp 10 viên/m2: khoảng cách lito/ mè là @ = 25 – 27 cm

+ Đối với ngói lợp 60 viên/m2 ( ngói đá đen Lai Châu hoạc ngói vảy cá): khoảng cách lito/ mè là @ = 9 -11 cm.

Các anh chị có nhu cầu làm khung kèo thép lợp mái ngói  vui lòng gọi: 0938 578 655 (zalo)

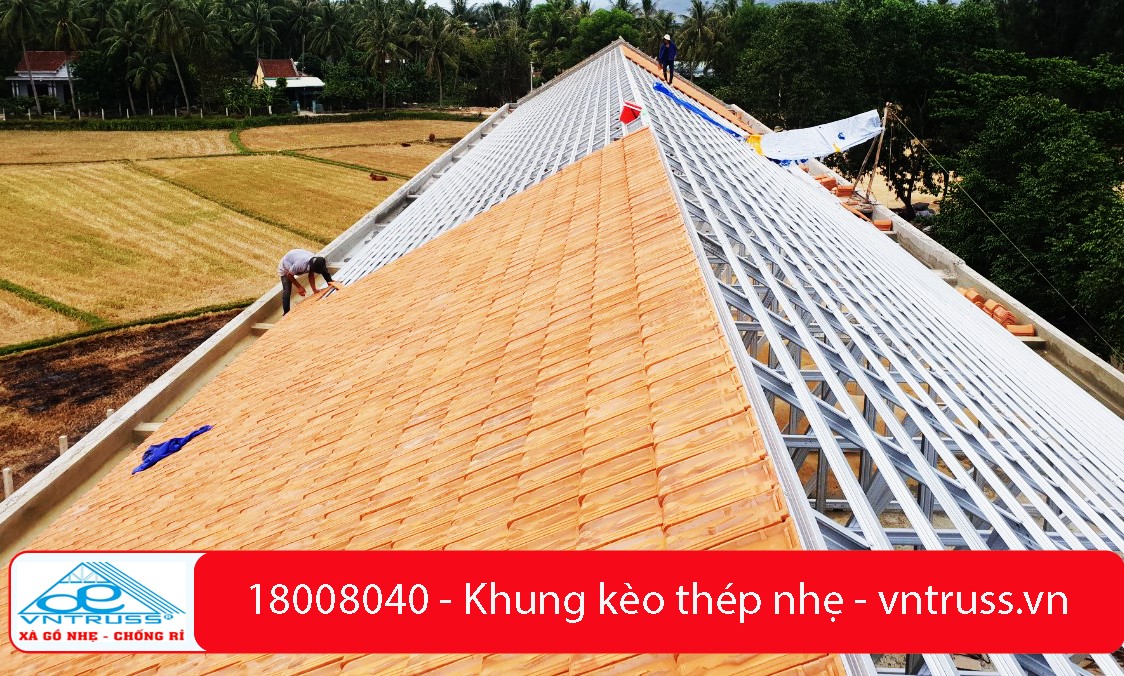

[caption id="" align="aligncenter" width="1124"] Kèo thép nhẹ VNTRUSS thi công hệ 2 lớp[/caption]

Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS® được làm bằng vật liệu gì?

Khung kèo thép mạ nhôm kẽm kết cấu hai lớp thương hiệu VNTRUSS® do công ty Đại Lợi Phát sản xuất từ thép cường độ cao Zincalume G550 /AZ100 – Z150. Được các tổ chức uy tín kiểm nghiệm và cấp chứng nhận về chất lượng.

Thép ZINCALUME là kim loại dạng tấm màu trắng bạc, trong thành phần có một lớp phủ của hợp kim bao gồm có 55% là Nhôm AL và 43.5% là Kẽm Zn. Nó là sản phẩm của một quá trình nghiên cứu rộng rãi ở Châu Âu và chính thức ra đời vào năm 1976.

Thép mạ hợp kim nhôm kẽm ZINCALUME là một loại thép cao cấp và có độ bền gấp 4 lần so với thép mạ kẽm thông thường. Theo nghiêm cứu của các tổ chức uy tin của Autraila sức bền vật liệu của thép cường độ cao Zincalume G550 /AZ100 – Z150 là 50 năm.

Đây là 2 mẫu kèo thông dụng nhất trong kết cấu mái nhà

• Khung vì kèo dạng tam giác – khung vì kèo thông dụng nhất

[caption id="" align="aligncenter" width="785"] Kèo thép nhẹ VNTRUSS thi công hệ 2 lớp[/caption]

Khung vì kèo dạng đặc biệt  – dạng hình thang thường sử dụng cho kết cấu nhà mái thái kiểu mái bánh ú

[caption id="" align="aligncenter" width="794"] Kèo thép nhẹ VNTRUSS thi công hệ 2 lớp[/caption]

Xem thêm:

Chi tiết cấu tạo mái nhà

Độ dốc mái ngói chuẩn đẹp

Chọn ngói màu theo mệnh tuổi

Đặc điểm của ngói màu ISORA

Tiêu chuẩn thiết kế kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS®

Tiêu chuẩn tải trọng và tác động

+ TCVN 2737-1989

+ AS 1170.1-1989

+ AS 1170.2-1989

+ Tiêu chuẩn Úc AS/NZ 4600-1996

+ Độ võng kèo theo phương đứng = L/250

+ Độ võng xà gồ theo phương đứng =L/150

+ Cường độ vít liên kết

– Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN

– Bulong nở M12×150

+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996

Trọng Tải Cho Phép

– Tỉnh tải(kg/m2) :

+ Ngói 60 kg/m2 (n=1.1)

+ Trọng lượng bản thân kèo: 15kg/m2.

+ Trần: 10kg/m2.

– Hoạt tải: 30kg/m2 (n=1.2)

Khoảng cách vượt nhịp khung kèo thép nhẹ chống rỉ VNTRUSS®

• Đối với kết cấu 2 lớp lợp ngói: 13m (cánh bụng ốp đôi sử dụng TC100.100)
• Đối với kết cấu 2 lớp lợp tole: 16m (cánh bụng ốp đôi TC100.100)
• Một số kết cấu đặc biệt: đội ngũ kỹ sư sẽ tính toán khả năng chịu lực để đưa ra phương án tối ưu cho công trình.
